分补和共补的接触器和热继电器如何接线？

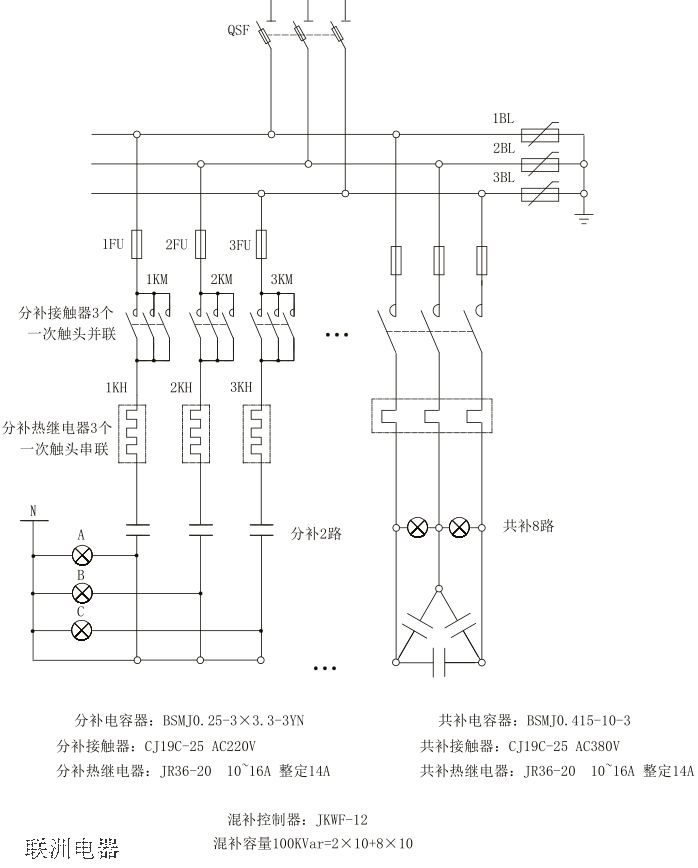

在低压无功补偿系统中，共补电容器一般是三个接线头，接线时自上而下，按ＡＢＣ三相分别接好微断，接触器，热继电器，电容器就可以了，ＡＢＣ三根线按颜色非常地好区分，接线也非常地简单，如以下接线图右则原理图。
而分被电容器则有４个接线头，它的接线自然跟共补的有些不一样，那不一样在哪里呢？自然是在接触器，热继电器这里面，仔细看下图，看看能明白不，分相补偿的特点是ＡＢＣ三相，一相一相地切入电容或切出电容，所以电容器的接法是一相一相地接，每一路都是单独控制的，所以一个接触器控制一ＡＢＣ中其中一路，热继也是相同的道理。
分相补偿接触器和热继电器在接线时需要串起来接，像这样：

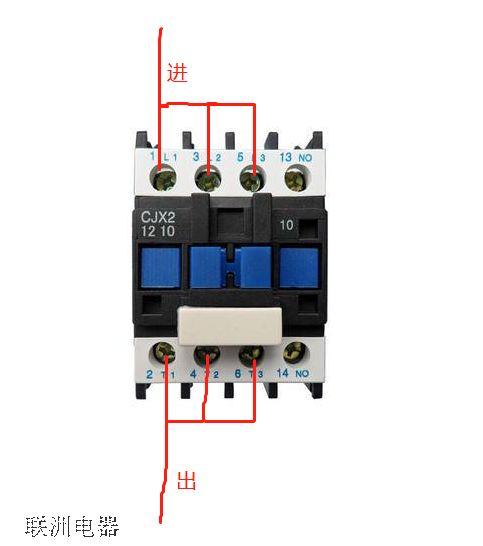

分补接触器一次触头并联

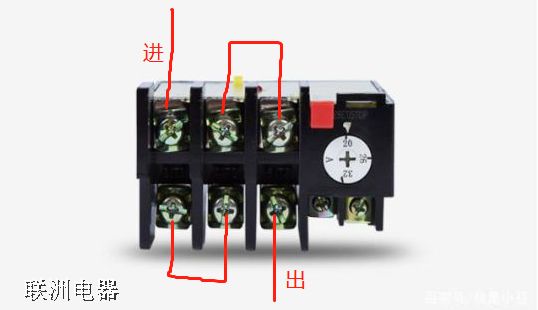

分补热继电器一次串联
