三相功率因数表的工作原理和接线图解
三相功率因数表的工作原理
三相功率因数表采用电动系电表测量机构的单相功率因数表原理见图，其可动部分由两个互相垂直的动圈组成。动圈1与电阻器R串联后接以电源电压U,并和通以负载电流I的固定线圈(静圈)组合,相当于一个功率表，从而使可动部分受到一个与功率UIcosφ和偏转角正弦sinα的乘积成正比的力矩M1,M1=K1UIcosφ sinα 。K1为系数，cosφ为负载功率因数。动圈2与电感器L（或电容器C）串联后接以电源电压U,并与静圈组合，相当于无功功率表，从而使可动部分受到一个与无功功率UIsinφ和偏转角余弦cosα的乘积成正比的力矩M2,M2=K2UIsinφ;cosα 。K2为系数。
对纯电阻负载,φ=0°,M2=0，电表可动部分在M1的作用下,指针转到φ=0°即 cosφ=1的标度处。对纯电容负载,φ=90°,M1=0,电表可动部分在M2的作用下,指针逆时针转到φ=90°即cosφ=0（容性）的标度处。对纯电感负载，由于静圈电流I及力矩 M2改变了方向，电表可动部分在M2的作用下，指针顺时针转到φ=90°即cosφ=0（感性）的标度处。对一般负载,在力矩M1和M2的作用下，指针转到相应的cosφ值的标度处。
三相功率因数表应用
电动系单相功率因数表可用来测量单相电路的功率因数，也可用来测量中点可接的对称三相电路的功率因数，这时电表的电压端应接相电压。对中点不可接的对称三相电路，可采用三相功率因数表来测量。
三相功率因数表接线图
指针式功率因数表在设计时，是取A、B相电压和C相电流并且功率因数等于1时，指针在中间（1）位置设计的。低压供电网络的功率因数基本都是滞后。极少是等于1。（网络负荷显容性时才会超前。停电时表的指针应在中间，指1的位置。 正常供电的网络，功率因数表很少在指1的位置。）

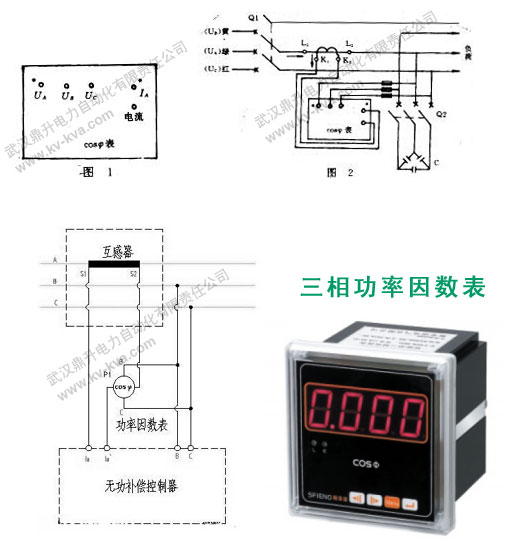

图1所示为三相功率因数表表后接线柱情况及接线方法示意。三个电压接线柱分别标有UA、UB、UC、两个电流接线柱务标有IA，意思是功率因数表所取电流应与左边电压接线柱所接电压同相。并且与负荷电流同方向的电流互感器二次电流应以标有*号的接线柱流入，从另一个接线柱流出。左边电压接线柱也标有*号，也是说明此电压应与电流同相。下面通过一个实例来具体介绍一下功率因数表的正确接线方法。图2是一个低压母线示意简图。准备在电容柜上安装一只三相功率因数表，由于安装位置有限，为功率因数表取电流的电流互感器安装在中相。
由于电流互感器安装在中相（绿相），则电压接线柱左边那个应接绿色相电压。然后以绿色相为UA，用相序表测定黄、绿、红三相电压的相序，结果是绿一黄一红为正相序。图2中括号所标的UA、UB、UC即为相序表测定的结果．则在中间的电压接线柱应接黄相电压．右边的电压接线应接红色相电压。电压线接好后，再看电流线怎样连接。
由于电流互感器的极性标注法是减极性的，即一次电流从L1端流人互感器，则互感器的二次电流从K1端流出，所以就应把电流互感器的K1端与功率因数表的标有*号的电流接线往相连，K2端与另一电流接线柱相连。这样就相当于负荷电流流入了标有*号的电流接线柱（如图2中箭头方向所示）。虽然功率因数表装在电容柜上，但它反映的是低压总母线上的功率因数，故电流互感器应安装在总母线上。
