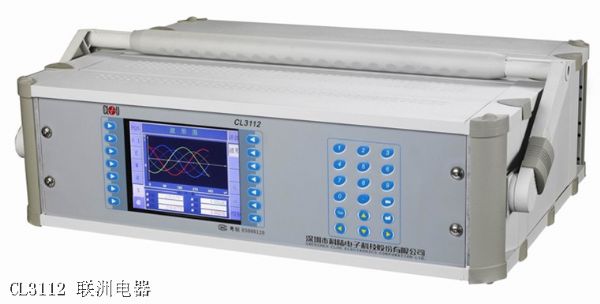

CL3112三相多功能标准表仪表检定装置

CL3112三相多功能标准表是一种电能表检定装置、仪表检定装置，适用于电网公司计量测试中心、供电公司计量部门、国家各级计量测试机构和质检部门。

CL3112

主要功能

*可依次以UA/UB/UC/IA/IB默认相位为相位基准，可显示实时相量图

*可实时显示各相电压幅度、电流幅度、电压相位、电流相位、各相功率相角、功率因数、频率、不对称度等Z

*可对每相电压、电流的失真度进行测量；并对2~64次谐波进行分析处理，显示各次谐波分量大小，同时能直观显示谐波棒图

*能实时测量显示单相/三相的畸变波有功功率及电能,基波有功功率及电能，分次谐波有功功率及电能

*有电能脉冲输入端口，可实时检测各种有功电能表，无功电能表，视在电能表等

*配备有RS232接口，RS485接口，网络接口，可与PC机联机通讯

产品特点

*采用65K色/分辨率640 x 480真彩液晶屏幕,以点阵方式提示操作及显示各种测量数据

*测量范围广:电压30V<U<720V;电流25mA<l<120A(0.02级精度保证）

*电压，电流具有多量程，各个量程可测量到上限的120%,各量程之间自动切换，也可设置手动量程

*可测量2〜64谐波功率，谐波电能

*有标准电能脉冲输出，脉冲常数自动设置,也可手动设置

*允许被检电能表的电能脉冲常数含四位小数

*能测里电能计量装置的不对称度，功率稳定度，电能综合误差及标准偏差等

技术指标(RD:读数RG:置程)

输入电压测量
电压测量量限	A相小电压测量 1.5V、3V、7.5V、15V、30V量程自动切换； A/B/C三相大电压 60V、120V、240V、480V、600V量程自动切换。
电压测量范围	（0—120%）RG
电压测量分辨率	0.001%RG
电压测量准确度	0.02%RD（30V≤U≤720V，Ua、Ub、Uc、Un端子输入）； 0.05%RD（0.75V-30V，Ua、Un端输入小电压测量)。
输入电流测量
电流测量量限	10mA、20mA、50mA、0.1A、0.2A、0.5A、 1A、2A、5A、10A、20A、50A、100A（量限自动切换）
电流测量范围	（0—120%）RG
电流测量分辨率	0.001%×档位
电流测量准确度	0.02%RD (25mA≤I≤120A)；0.1%RD(2mA≤I＜25mA)；
输入功率测量
有功功率测量准确度
正弦波有功功率	±0.02%RD（30V—720V，25mA—120A，PF≥0.5）；
畸变波有功功率	±0.02%RD（30V—720V，25mA—120A，基波PF=1）；
基波有功功率	±0.5%RD（30V—720V，25mA—120A，PF≥0.5）；
2-64次谐波有功功率	±0.5%RD（30V—720V，25mA—120A）；
谐波总有功功率	±0.5%RD（30V—720V，25mA—120A）。
无功功率准确度
正弦波无功功率	±0.02%RD（30V—720V，25mA—120A，PF≥0.5）；
视在功率准确度
正弦波视在功率	±0.02%RD（30V—720V，25mA—120A）；
电能测量
有功电能测量准确度
正弦波有功电能	±0.02%（30V—720V，25mA—120A，PF≥0.5）；
畸变波有功电能	±0.02%（30V—720V，25mA—120A，基波PF=1）；
基波有功电能	±0.5%（30V—720V，25mA—120A，PF≥0.5）；
2-64次谐波有功电能	±0.5%（30V—720V，25mA—120A）；
谐波总有功电能	±0.5%（30V—720V，25mA—120A）。
无功电能测量准确度
正弦波无功电能	±0.02%（30V—720V，25mA—120A，PF≥0.5）；
无功电能测量准确度
正弦波视在电能	±0.02%（30V—720V，25mA—120A）；
相位测量
相位测量范围	0.00°—359.99°
相位测量分辨率	0.0001°
相位测量准确度	0.01°(电流≥25mA,电压≥30V )
频率测量
频率测量范围	40Hz—70Hz
频率测量分辨率	0.0001Hz
频率测量准确度	0.005Hz
功率因数测量
功率因数测量范围	-1.0—0—+1.0
功率因数测量分辨率	0.0001
功率因数测量准确度	0.0002
电能脉冲输出（电能脉冲为TTL/CMOS兼容电平输出）
Z高脉冲输出频率	50kHz。
输出电流	大于20mA。
默认脉冲输出频率	900Hz---50KHz。
电能脉冲输入
被校电能表脉冲常数（r/kWh）输入范围	0.0001—9999999999999；
校验圈数设置范围	1—3999999999。
Z高接收脉冲频率	50kHz。
其它指标
工作电源电压范围	AC220V±15%，50/60Hz；
功耗	小于120VA。
预热时间	＜30分钟。
工作温度	20℃—30℃；相对湿度
相对湿度	≤85%，无腐蚀性气体。
尺寸	600mm×420mm×220mm
整机重量	20kg
