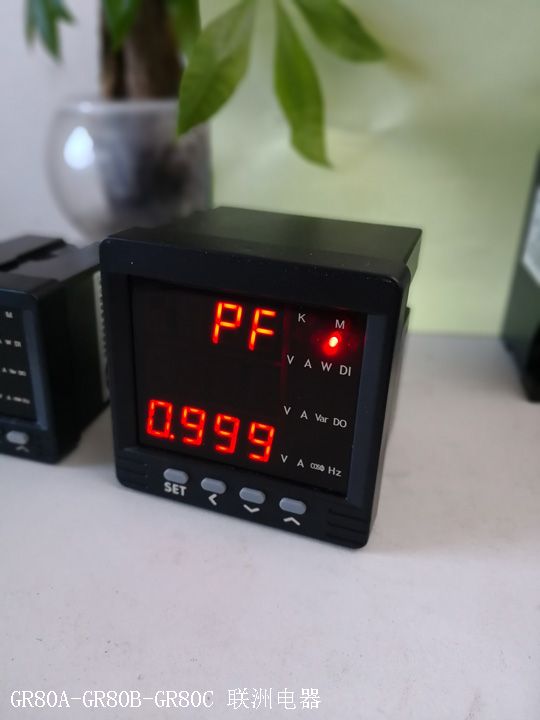

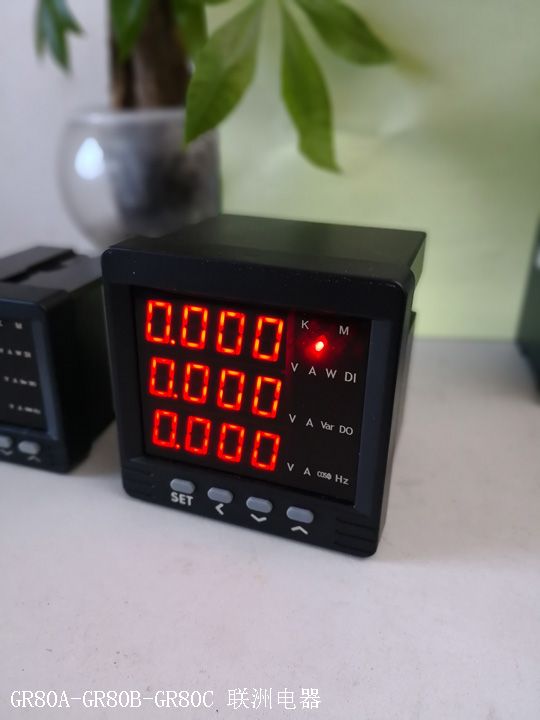

GR80A、GR80B、GR80C智能电力监控仪表
GR80A、GR80B、GR80C智能电力监控仪表用于测量三相高低压交流电力参数,全电量测量,可用于各个工况行业,采用数字显示,读数直观,带通讯。
1、 功能特性
测量三相高低压交流电力参数,全电量测量;
可选择全测量电力参数功能,也可选择单个电流/电压/频率/功率/电度/等电力参数测量功能
带背光点阵汉显液晶显示
Z多4路开关量输入
Z多2路继电器输出,具备定值越限输出功能
1路模拟量输出,输出对象可编程
具备RS485通讯接口,MODBUS-RTU通讯协议
2、 性能指标
精度等级:电流、电压0.5级,功率0.5级,有功电度1级
额定输入:电流5A、1A,电压380V、100V 频率45Hz~60Hz
过载能力:电流、电压1.2倍/连续,电流10倍/1秒
开关量输入:4路,内部提供电源或外部提供电源
继电器输出:2路,控制方式为自控或遥控、容量为250Vac/5A,30Vdc/5A
模拟量输出:1路4~20mA输出,内部有源,输出负载为500欧姆
显示:点阵汉显液晶显示
按键:六按键,查询和设置参数
通讯端口:1路RS485通讯,MODBUS-RTU协议,波特率为2400~19200bps
工作电源:AC/DC85~265V
整机功耗:<3W
工频耐压:输入-输出-电源 AC2kV/1min
绝缘电阻:>50MΩ
冲击电压:5kV(峰值),1.2/50uS
3、型号定义
型号:GR80A
GR:项目代号
80:多功能电力监控仪表
A:尺寸代号,A:96*96,B:80*80,C:72*72
