1.概述

HT100M系列网络多功能电力仪表,是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能表,它集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及全面的电能监测和考核管理。

HT100M-01/HT100M-02/HT100M-03系列仪表选型采购

同时它具有多种外围接口功能可供用户选择:带有RS485通讯接口,采用MODBUS-RTU协议可满足通讯联网管理的需要;4-20mA的模拟量输出可与任意测量的电参量相对应,满足DCS等接口要求;带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能,采用高亮度TFT显示界面,通过面板按键来实现参数设置和控制,非常适合于实时电力监控系统。

HT100M系列仪表可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件,该电力仪表已广泛应用于各种控制系统,SCADA系统和能源管理系统中。

2. 产品规格

仪表型号基本功能外形
HT100M-01三相电流、电压、有功功率、无功功率、负载特性、互感器极性判别、时间显示(年月日时分可调);彩屏中文显示、RS485通讯。

外形尺寸:
96*96mm

开孔尺寸:
91*91mm

HT100M-02三相电流、电压、有功功率、无功功率、负载特性、互感器极性判别、时间显示(年月日时分可调)、有功电能、12个月Z大需量;彩屏中文显示、RS485通讯、三路开入量、两路开出量、事件记录。
HT100M-03三相电流、电压、有功功率、无功功率、负载特性、互感器极性判别、时间显示、有功电能、12个月Z大需量、两部制付费率计量可切换;彩屏中文显示、RS485通讯、三路开入量、两路开出量、事件记录。
HT100M-04三相电流、电压、有功功率、无功功率、负载特性、互感器极性判别、时间显示、有功电能、12个月Z大需量、两部制付费率计量可切换、31次谐波;彩屏中文显示、RS485通讯、三路开入量、两路开出量、事件记录。
HT100M-05三相电流、电压、有功功率、无功功率、负载特性、互感器极性判别、时间显示、有功电能、12个月Z大需量、两部制付费率计量可切换、31次谐波、模拟量输出;彩屏中文显示、RS485通讯、三路开入量、两路开出量、事件记录。

 3.技术参数

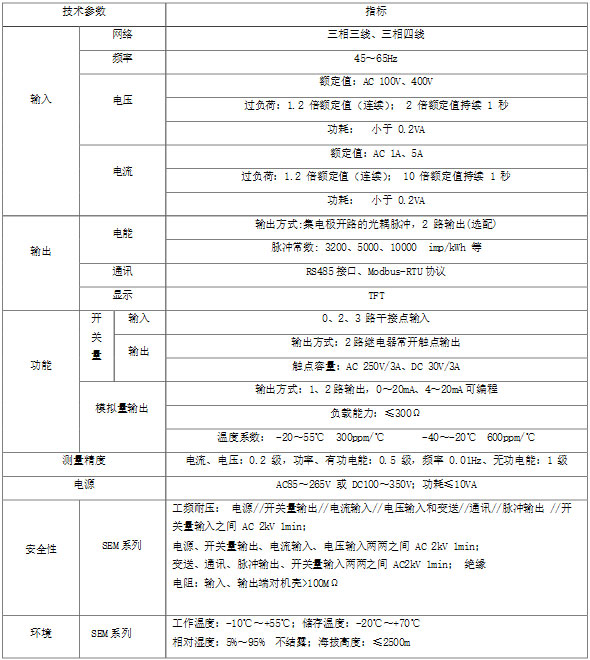

HT100M-01/HT100M-02/HT100M-03系列仪表技术参数

4.安装方法

HT100M系列网络多功能电力仪表安装方式为嵌入式,固定方式为挤压式,具体操作如下:
1、在配电盘上,选择适合的地方开一个与所安装仪表开孔尺寸相同的安装孔;
2、取出仪表,松开定位螺钉(逆时针),取下安装支架;
3、把仪表插入配电盘仪表孔中,插入仪表后装上安装支架、定位螺钉(顺时针)
