什么是相电流?线电流与相电流的关系图解
三相电源中流过每相负载的电流为相电流,用IAB、IBC、ICA表示。
对于星型接法的电动机,相电流等于线电流,对于三角形接法的电动机,线电流等于根号3相电流 在星形联接的负载中,流过端线的线电流等于流过负载的相电流,流过中线的中线电流等于各相电流的矢量和。
在三角形联接的负载中,相电压等于线电压(各相负载两端的电压仍称为相电压)。一般总是三相负载对称的才接成三角形接法,此时三个线电流对称,三个相电流也对称,线电流等于相电流的“根号3”倍。
如果三相负载不对称的三角形联接,则线电流和线电流、相电流和相电流以及线电流和相电流之间的关系要据实计算,计算中要知道各相负载的性质,求得电流、电压之间的相位差,再按照矢量求和的法则求得线电流和相电流的关系。

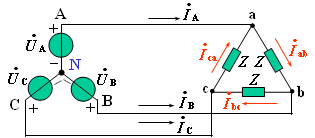

线电流与相电流的关系图解:
1.星形联结(Y接)
相电流:各相电压源中的电流。
线电流:火线(端线)中的电流。
星形联结(Y接)的(电源或负载):线电流等于相电流。

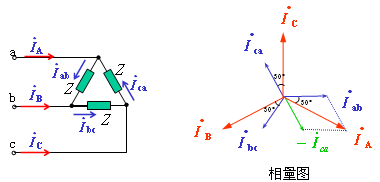

2.Δ接对称负载线电流和相电流的关系
三相电源对称,线电压(即负载相电压)对称。
若三相负载对称,则负载相电流也对称。
相电流对称,线电流也对称。
结论:对△接法的对称三相电源(负载):
(1)相电流对称,则线电流也对称。
(2)线电流大小等于相电流的倍√3倍,。

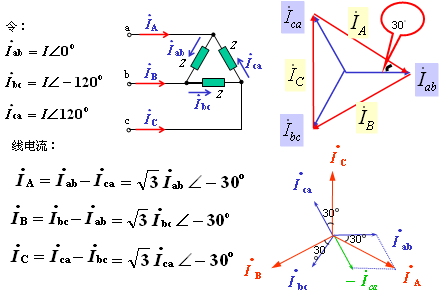

(3)线电流相位滞后对应相电流(用相电流的第一个下标字母标出)30度。
