感谢您选择PD668I-5K1单相数显电流表系列产品，为了方便您选购和安全、正确、高效的使用本产品,请仔细阅读本说明书并在使用时务必注意以下几点:

注意:

1. 该仪表必须有专业人员进行安装与检修；
2. 在对该仪表进行任何外问接线操作前、必须切断输入信号和电源；
3. 使用合适的电压检测装置来确定该仪表各部有无电压；
4. 提供给该仪表的参数需在额定范围内；
5. 给仪表上电时确认电源是否符合该装置的工作电压范围；
6. 检修时请确认电闸已经拉下，并确认无电；





一、概述

PD668I-5K1单相数显电流表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表。可广泛应用变电站自动化，配电自动化智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED现场显示和远程RS-485数字通讯。

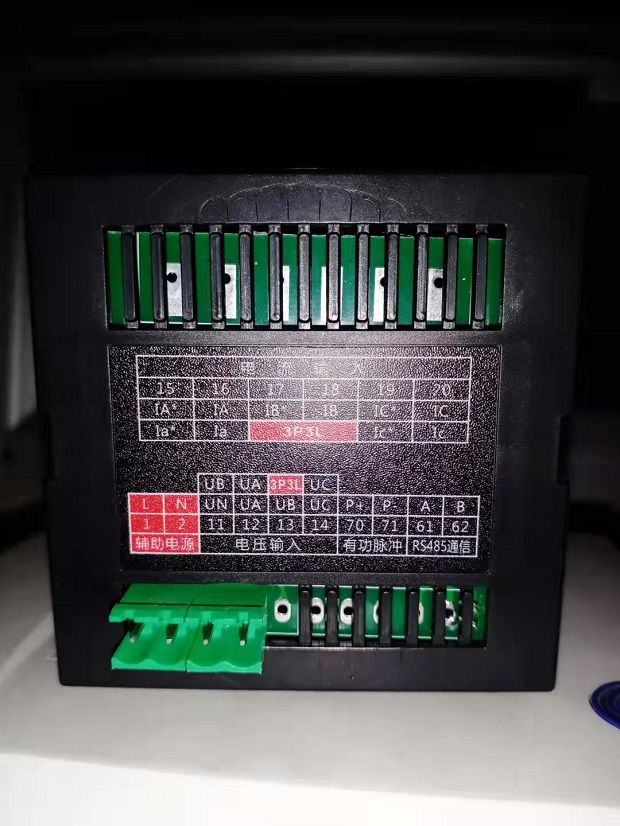

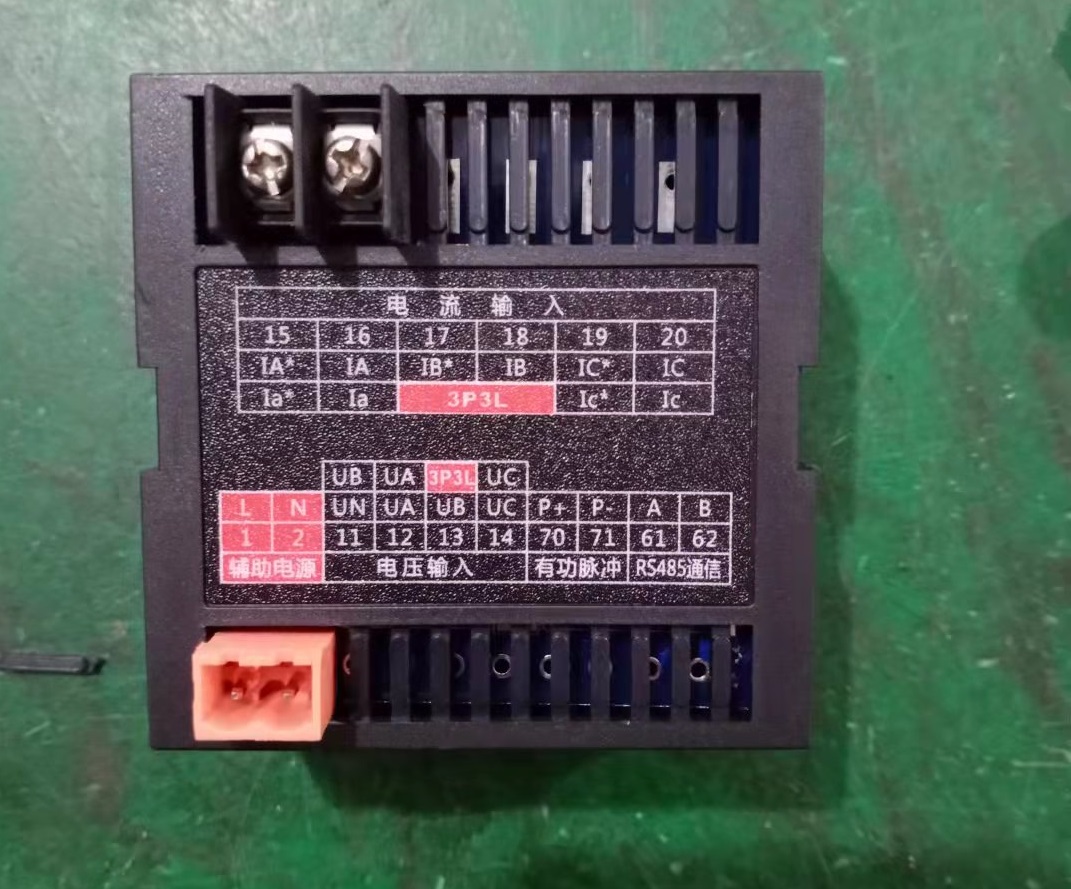

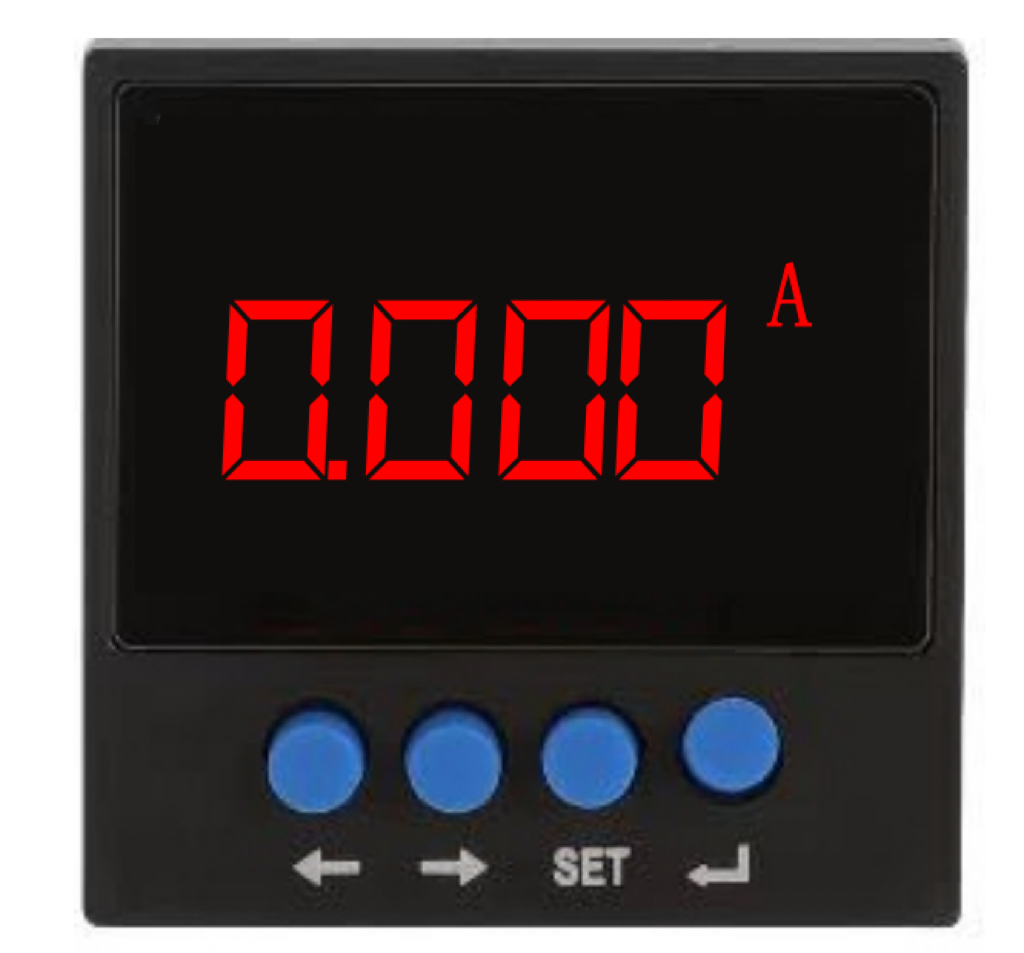

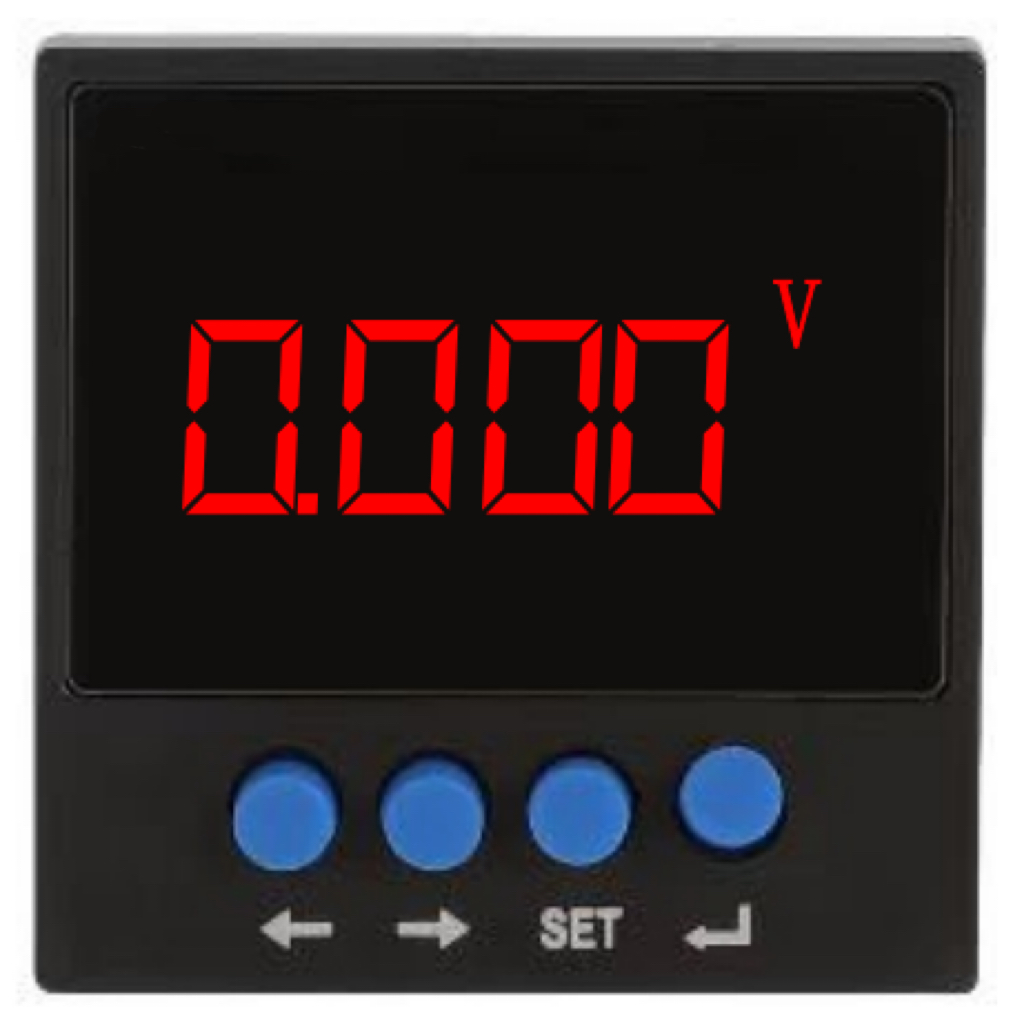

注：上图仅为展示图，具体请以实物为准！

二、选型说明

型号定义：

特点：

◎真有效值测量、整四位LED/LCD显示
◎软件调校、内部无电位器(精度高、稳定性好、长期工作免调校)
◎可编程通过面板按键任意调节显示值1~9999
◎可选带通讯功能◎可选一路模拟量输出(DC4-20MA/0-20MA/0-5V)
◎可选带上下限报警控制功能◎可选两路开关量输入

三、技术参数

输入	输入	电压AC0-450V、电流AC0-5A，其他规格（DC4-20MA/DC0-10V等）定制
	过载	持续1.2倍，瞬时:电压2倍/1S 电流10倍/5S
	扩展	配互感器或分流器扩展量程
	过量程显示	当前数据+N*9999
	频率	50Hz±10%
电源	电源	AC220V±10%(45~55Hz)(其它电源订贷须说明)
	功耗	<2W
显示	LED	四位，显示数据更新时间: 1S
	显示	9999
精度等级		0.5%
隔离耐压		2KV/50Hz/1min
绝缘电阻		≥100MΩ
平均无故障工作时间		≥50000h
工作条件		环境温度: -25C 55C，相对湿度≤93%无腐蚀气体场所
海拔高度		≤2500m

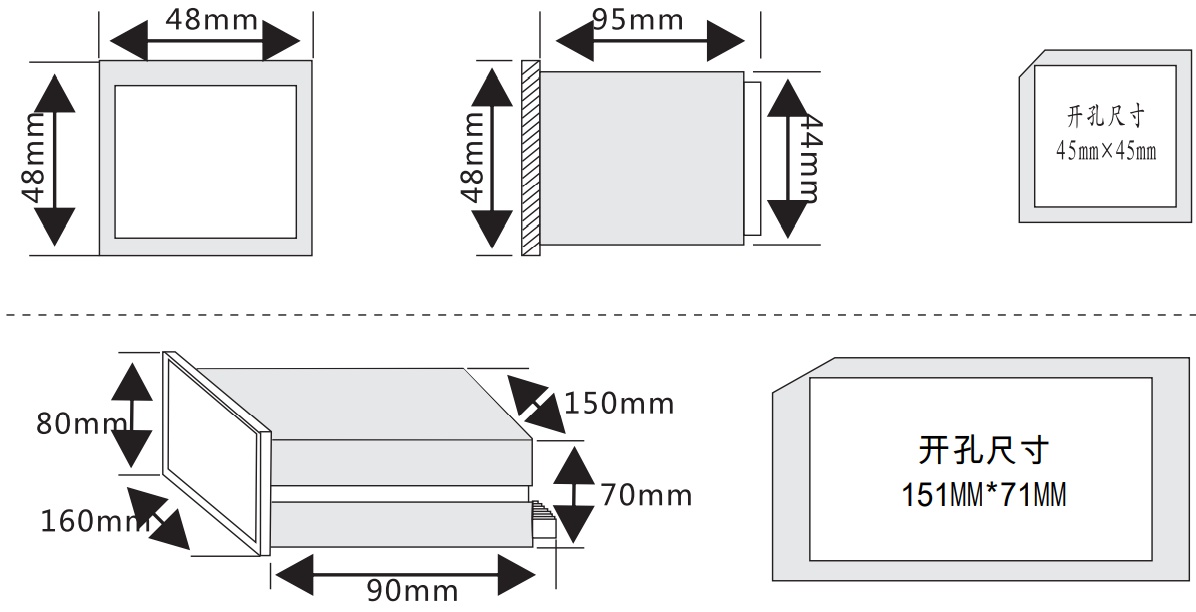

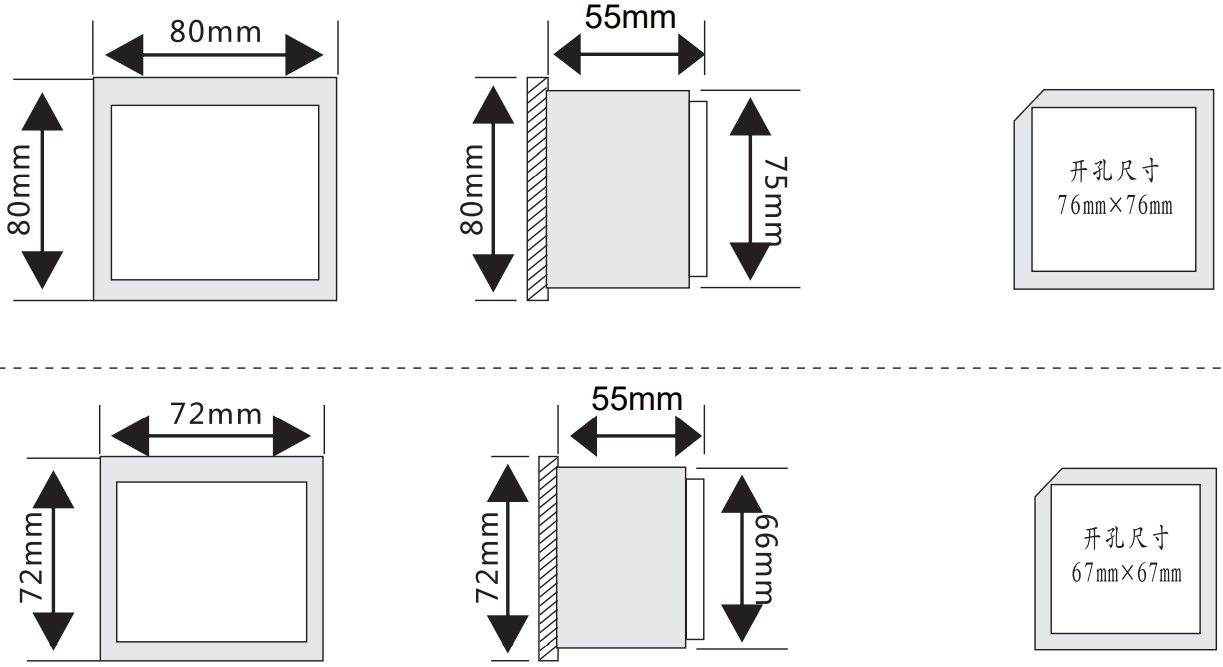

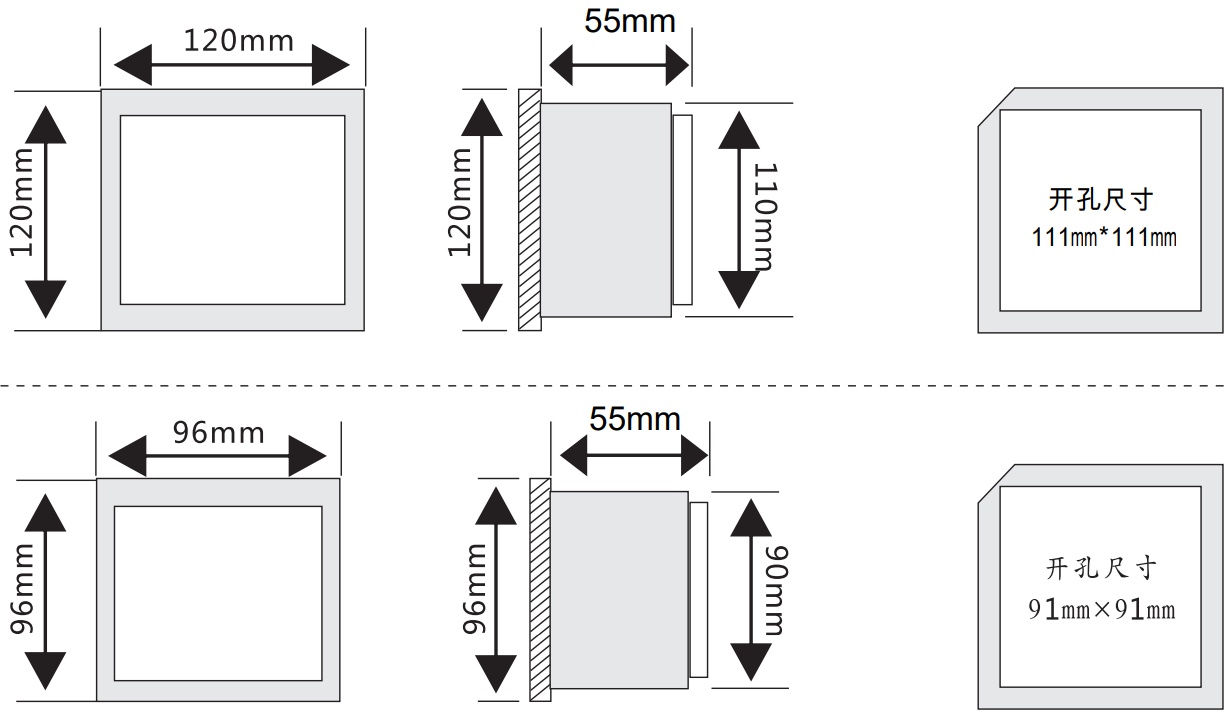

四、外形尺寸及开孔尺寸

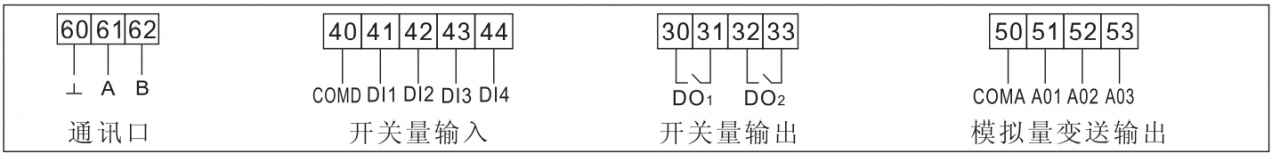

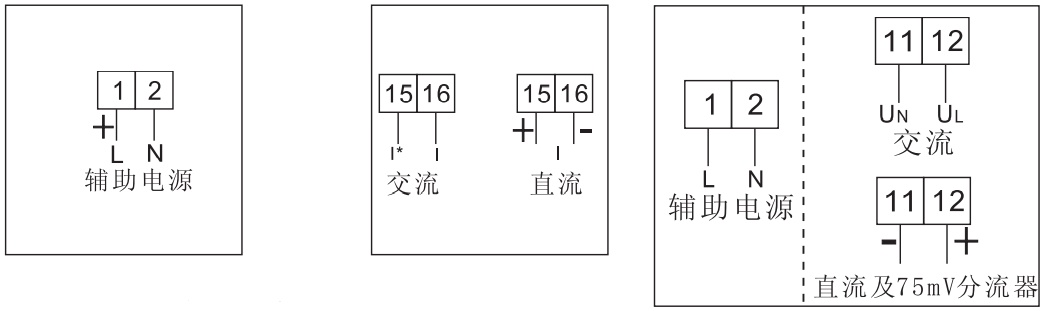

五、接线示意图

注：以上通讯口、开关量输入、开关量输出、模拟量变送输出为选配功能，默认不带。

六、参数设置流程示意图

七、通讯规约

注：通讯功能默认不带，如需要订货时请额外说明。

MODBUS ( RTU模式)通讯规约，采用RS-485电平,波特率默认为9600BPS，1位起始位,8位数据位，无校验，1位停止位，共10位。装置出厂时站址和通讯波特率已设好了，站址为01。
CRC校验权值为CRC-16=X16+X15+X5+1
主站询问下行报文格式:
地址+功能码+起始地址+字长度+ 16位CRC校验码

地址	功能码	起始地址		数据长度		CRC核验码
ADD	03H	00H	00H	00H	02H	CRC低	CRC高

从站应答.上行报文格式:
地址+功能码+字长度+数据长度+ 16位CRC校验码

地址	功能码	数据长度	数据	CRC核验码
ADD	03H	04H	4字节	CRC低	CRC高

MODBUS地址信息表:

地址	项目	描述
0,1	测量值	浮点型数据，标准的IEEE-574数据格式
2	DO	1个字，见DO意义表
3	DI	1个字，见DI意义表

开关量输入 DI意义表:

位	BITX-BIT4	BIT3	BIT2	BIT1	BIT0
意义	系统保留	DI4	DI3	DI2	DI1
复位值	0	0	0	0	0

DI1：第1路开关量输入。0表示断开，1表示导通，DI2 DI3 DI4同理。

开关量输出 DO意义表:

位	BITX-BIT4	BIT3	BIT2	BIT1	BIT0
意义	系统保留	DO4	DO3	DO2	DO1
复位值	0	0	0	0	0

DO1：第1路开关量输入。0表示断开，1表示导通，DO2 DO3 DO4同理。
