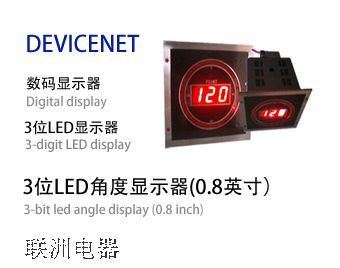

DDM3A4 DeviceNet转角指示器角度显示器

■主要用途

　　DDM3A4 DeviceNet转角指示器用于可编程控制器(简称PLC)、DCS.计算机等控制、采集系统显示机床角度数码和LED模拟角度显示的指示器。

■主要特点

●DeviceNet 现场总线通讯方式:
●3位0.8"LED数码显示0~ 360度;
●40个中5 mm红色LED模拟显示角度:
●采用 RS-485通讯，Z多可连接64块数码显示表:
●电源极性保护、通讯网络相互隔离:
●显示值与PLC内部数据完全一致，精确，无误差、无零漂、无需计量。

■主要参数

工作电压	DC 22～25V未隔离
功率消耗	≤24V/0.08A
连接方式	源输入、漏输入可选
通讯速度	串行BCD码每个脉冲周期>5mS 15～30V/3～6.1mA
通讯方式	同步时钟+表选+4位BCD码*2
传送距离	非屏蔽电缆<30M
数码显示	3个LED数字显示，字高20mm (0.8”)
模拟显示	40个Φ５mm 红色LED模拟显示角度
适用范围	所有支持晶体管输出的PLC
刷新速度	>200ms
显示分辨率	数码值1度，模拟显示点 / 9度
外形尺寸	宽130×高130×深132mm
重量	不含包装约0.55Kg
安装方向	任意
工作温度	－10 ～ +55℃
工作湿度	35 ~ 85%（不结露）

■使用方法

●技术规范内容:
1.符合DeviceNet从站组网方式，Z多可达64块:
2.快速显示来至主站系统送来的输出字数据，或特殊符号，真实显示主站信息:
3.通讯速率、站地址手动设置:
4.站地址设置无需打开仪表，通过端子即可设置:
▲DDM3A4显示表参数设置: DDM3A4出厂参数设置为地址09H，波特率为125Kbps,

如果需要修改参数则可按以下步骤进行:

①将DDM3A4表+V端连接于DC24V+正端，注意Z好不要超过25V，GND 连接于DC24V的地端。通电后DDM3A4会按照码段自检显示88.8/模拟点全点亮、版本号(如U24)、站地址、波特率、然后显示E00，Z后进入工作模式。
②将SET与GND短接后，将进入参数设置状态(注意:在与总线波特率不一致时，上电前应取下通讯线，否则不能进入参数调整模式!):循环显示站加地址状态(360 度模拟点亮)、减地址状态(180 度模拟点亮)、修改波特率状态、---，其中---为退出提示。衢要修改对应参数时，在显示该参数后瞬间短接GND和SEL,可以循环改变对应值。

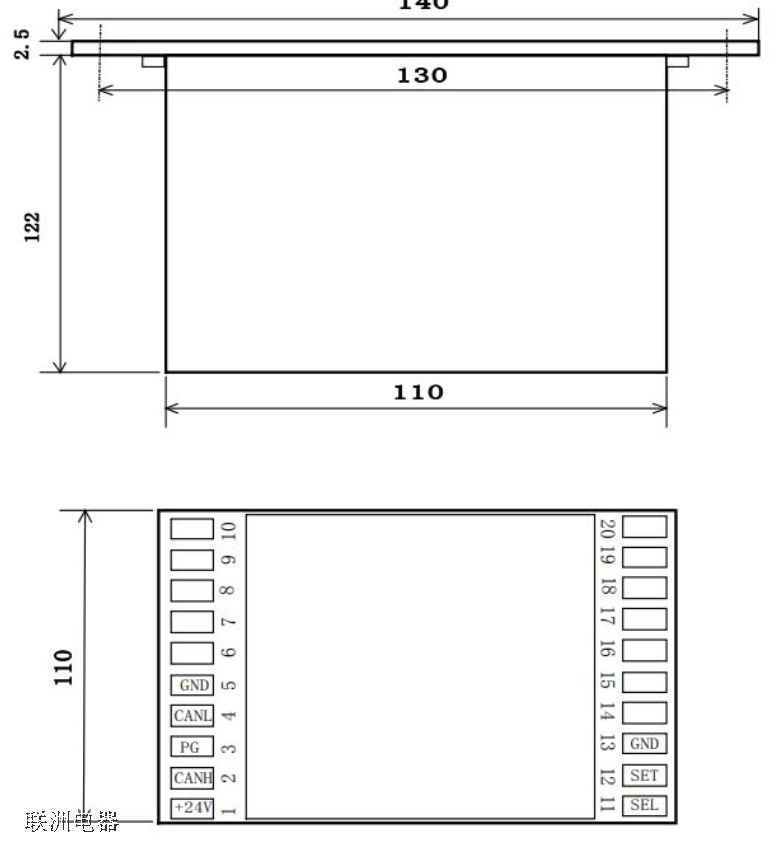

外形尺寸与接线端子

安装开孔：121*121mm
