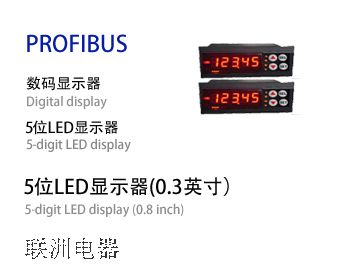

DDM5A5M PROFIBUS LED显示器
■主要用途
●Profibus dp现场总线通讯方式,Z多可连接125块显示表;
●5位0.36"LED数码显示,4点LED总线连接状态指示;
●000099999显示范围;
●带正负号共15个扩展特殊符号显示+1个扩展指示LED;
●小数点位置可编程控制;
●进出两组Profibus 连接端子,并通过开关设置终端电阻;
●电源极性保护、通讯网络相互隔离;
●显示值与Profibus指定数据完全- -致,精确,无误差、无零漂、无需计量。
主要参数
工作电压 DC 9~30V 未隔离
功率消耗 24V/0.06A
地址设置 显示表手动按钮设置
通讯速率 9.6KBps~6Mbps 自动适应
通讯方式 标准 Profib1u5s dp30从V站/3(6通.1m讯A回路隔离)
传送距离 <1200M
显示方式 LED 数字显示,字高9mm (0.36”)
特殊显示 15 个特殊符号及小数点位置可选+扩展显示
适用系统 所有支持 Profibus 的PLC 和计算机主站
刷新速度 >100ms
显示精度 与 PLC 内部对应数据相同
外形尺寸 宽 75×高33×深80mm
重 量 不含包装约 0.08Kg
安装方向 任意
工作温度 -30 ~ +65℃;
DDM5A5M PROFIBUS LED显示器用于可编程控制器(简称PLC)、DCS、计算机等控制、采集系统显示某些数据、参数(如温度、压力、流量、速度、角度、位置、数量、频率、转速、电压、电流、功率、时间、故障代码等)。
■主要特点●Profibus dp现场总线通讯方式,Z多可连接125块显示表;
●5位0.36"LED数码显示,4点LED总线连接状态指示;
●000099999显示范围;
●带正负号共15个扩展特殊符号显示+1个扩展指示LED;
●小数点位置可编程控制;
●进出两组Profibus 连接端子,并通过开关设置终端电阻;
●电源极性保护、通讯网络相互隔离;
●显示值与Profibus指定数据完全- -致,精确,无误差、无零漂、无需计量。
主要参数
工作电压 DC 9~30V 未隔离
功率消耗 24V/0.06A
地址设置 显示表手动按钮设置
通讯速率 9.6KBps~6Mbps 自动适应
通讯方式 标准 Profib1u5s dp30从V站/3(6通.1m讯A回路隔离)
传送距离 <1200M
显示方式 LED 数字显示,字高9mm (0.36”)
特殊显示 15 个特殊符号及小数点位置可选+扩展显示
适用系统 所有支持 Profibus 的PLC 和计算机主站
刷新速度 >100ms
显示精度 与 PLC 内部对应数据相同
外形尺寸 宽 75×高33×深80mm
重 量 不含包装约 0.08Kg
安装方向 任意
工作温度 -30 ~ +65℃;
工作湿度 20 ~ 85%(不结露);

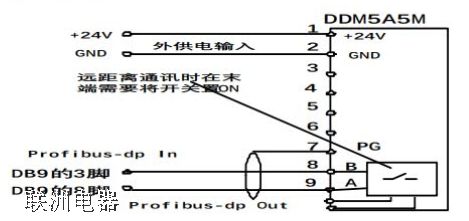

单表驱动连接示意图

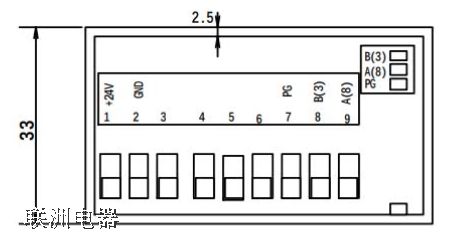

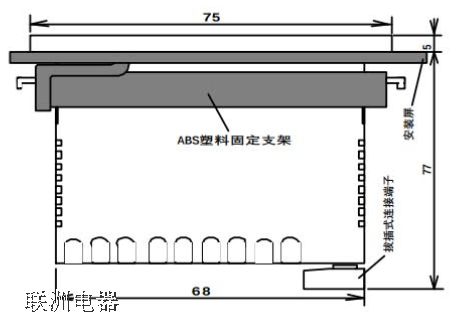

尺寸和接线端子
安装开孔:70mm × 30mm
