RDJR6软启动器代替自耦降压启动及产品选型表
众所周知,自耦降压启动使用的自耦变压器的输出电压都有分档次的,一般都是在60%-80%-100%,主要的作用就是降低电机的输入电压至额定电压的60%来启动电机。而电机的启动电流是无法控制的,当负载轻启动时电流可能不大只有3-4倍的额定电流,当负载重时可能启动电流会达到6-8倍的额定电流,无法控制,假如我想将一台90KW电机的启动电流控制在600A以内行不行呢?很显然,自耦降压启动是做不到的。
这是使用自耦变压器降压启动的普遍现象,在许多电力容量比较充足的企业或工厂根本就习以为常了,启动电流大一点就大一点没关系的。但是在很多变压器容量有限或电力线路比较长的地方如采石厂,偏远企业6-8倍额定电流带来的影响将会是相关用电设备运行不稳定甚至跳电,至使企业电力设施维护成本急剧上升,生产效率锐减。
针对这样的问题应该寻找一些可靠的解决方案,像更换更大容量的变压器或使用其他的启动设备等。不过联洲技术中心有一个现成的好办法。那就是使用RDJR6软启动器来代替自耦降压启动,使重载电机启动时冲击电流不至于那么大,从6-8倍额定电流降至3-4倍,相信情况会好很多。
RDJR6软启动器主要功能就是:
1、降压启动电压(从30%-100%可调);
2、限制电机启动电流(100%-400%可调,也就是控制在4倍额定电流以内);
3、集成电机保护功能;
对于一台启动设备来说,有以上这些功能还有什么话好说呢?这是相当给力的了。

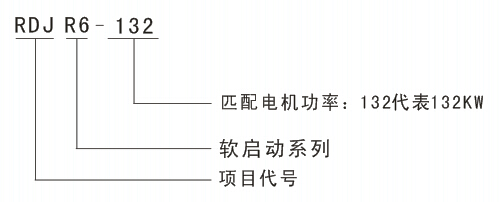

型号说明:

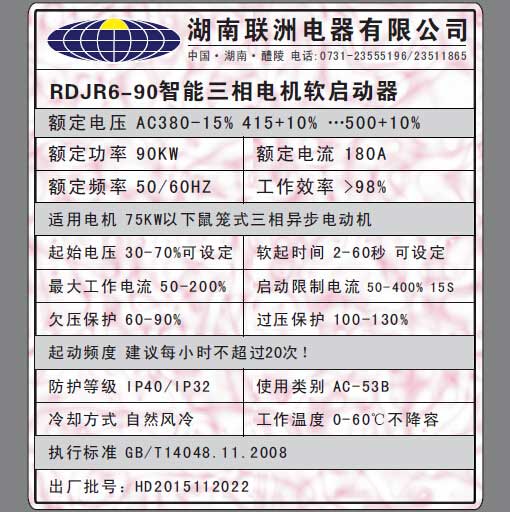

RDJR6软启动铭牌和实图:
注:RDJR6软启动器为六进三出,需要外配旁路接触器才可长久稳定工作。
RDJR6软启动器外形尺寸和安装尺寸
型号 规格(KW) | 额定电流 (A) | 外形尺寸 | 安装尺寸 | 安装孔径 (MM) | 重量(KG) | |||
A | B | C | D | E | ||||
RDJR6-11 11KW | 22 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
RDJR6-15 15KW | 30 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
RDJR6-18 18.5KW | 37 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
RDJR6-22 22KW | 44 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
RDJR6-30 30KW | 60 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
RDJR6-37 37KW | 74 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
RDJR6-45 45KW | 90 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
RDJR6-55 55KW | 110 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
RDJR6-75 75KW | 150 | 260 | 160 | 180 | 242 | 145 | ¢6.0 | ≤5.0 |
RDJR6-90 90KW | 180 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤15 |
RDJR6-110 110KW | 220 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤15 |
RDJR6-132 132KW | 264 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤15 |
RDJR6-160 160KW | 320 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤24 |
RDJR6-200 200KW | 400 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤24 |
RDJR6-220 220KW | 440 | 480 | 258 | 184 | 365 | 199 | ¢5.8*8 | ≤24 |
RDJR6-250 250KW | 500 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤24 |
RDJR6-280 280KW | 560 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤24 |
RDJR6-320 320KW | 640 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤34 |
RDJR6-400 400KW | 800 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤34 |
RDJR6-450 450KW | 900 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤34 |
RDJR6-500 500KW | 1000 | 530 | 314 | 230 | 450 | 257 | ¢5.8*8 | ≤34 |
订货格式:
名称:电机软启动器
型号:RDJR6-90 AC380V 90KW
数量:33台
品牌:联洲电器
