接触器接线图详细解释 接线图解大全
接触器的应用十分的广泛，是电工Z常用的电器，没有之一。然而，看似简单的一个小接触器它的各种接线图种类却十分地多，因为通过不同的接线它可以实现许多设备用电的不同控制以及自动化控制。
作为电工的基础，那就先从Z简单的开始吧：

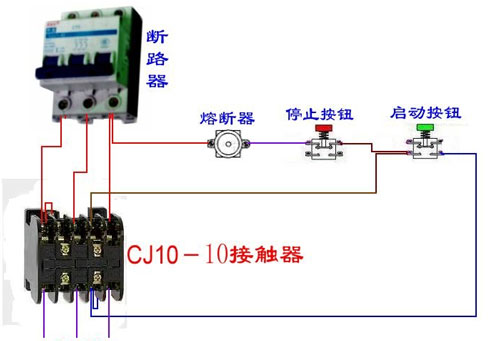

这是Z简单的接触器控制接线图

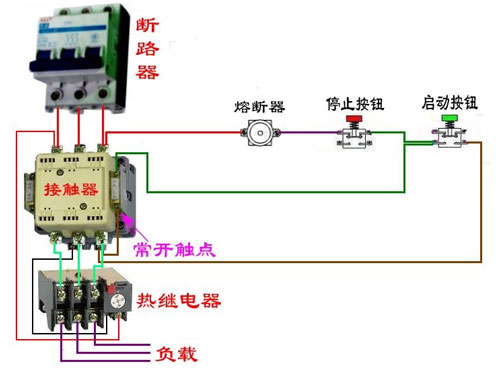

常用的三相异步电动机带过热保护的电路接线图解
一种间歇式运行电路，通过时间继电器进行定时启动，定时停机。
常用的正反转控制接线图解

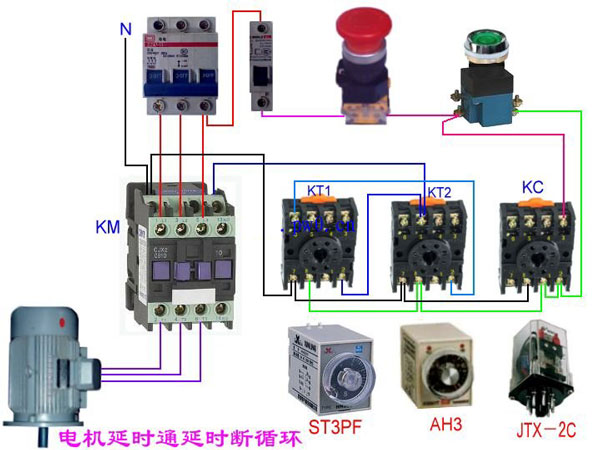

一种延时断电停机的接线图，按下启动后，时间继电器会到达设定的时间后自动断电停机

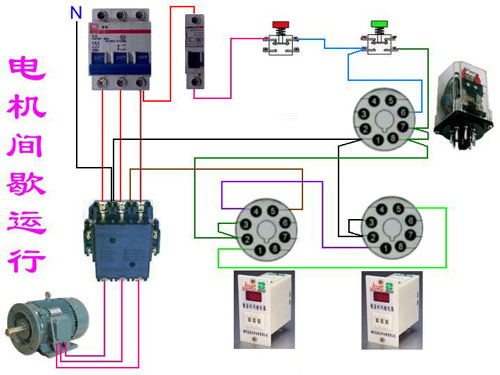

一种电机间歇运行的电路图，通过两三个延时继电器进行控制。

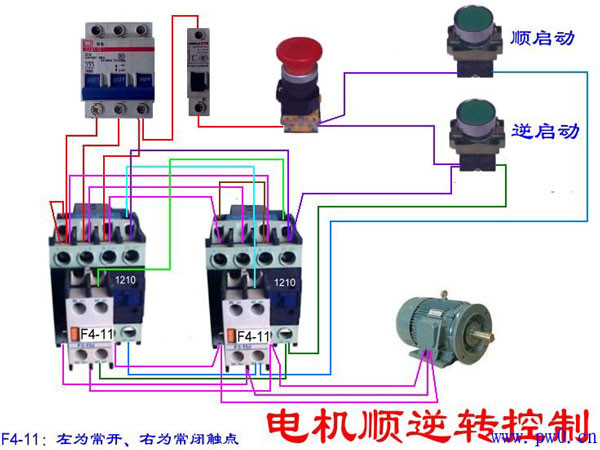

比较常用的正反转接触器接线图解
控制回路通过隔离变压器实现了与主回路的电隔离

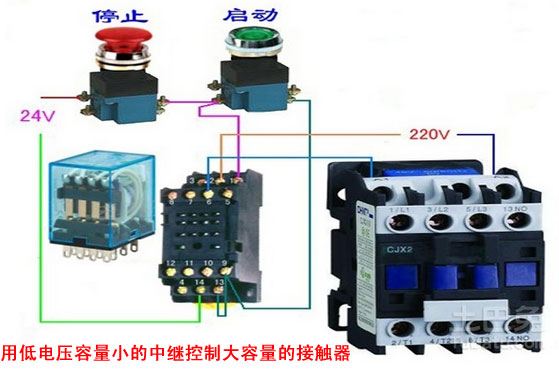

某些场合为了安全要求控制回路使用直接12V或24V，而主回路却是380V和220V的，那么就可以通过中间继电器来控制380V的接触器了。
