热继电器的选型和工作原理以及热继电器的结构[图解]
本文介绍的是电工工作中Z常见的元件之一——热继电器，如果您对热继电器还不是很了解，那这篇网页朋友您可得细看了，它介绍的是热继电器的选型，热继电器的工作原理，热继电器的结构包您涨知识。
众所周知，热继电器是利用流过继电器的电流所产生的热效应而反时限动作的自动保护电器，用作电动机的过载保护、断相保护、电流不平衡运行的保护。
热继电器的工作原理
当电动机过载时，流过电阻丝的电流超过热继电器的整定电流，电阻丝发热增多，温度升高，由于两块金属片的热膨胀程度不同而使主双金属片向右弯曲，通过传动机构推动常闭触头断开，分断控制电路。

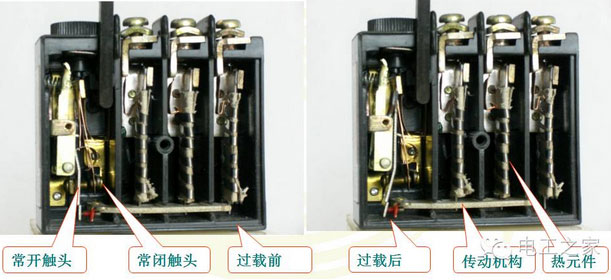

热继电器的结构
配合上图去理解热继电器相信您一D很快就能懂的。

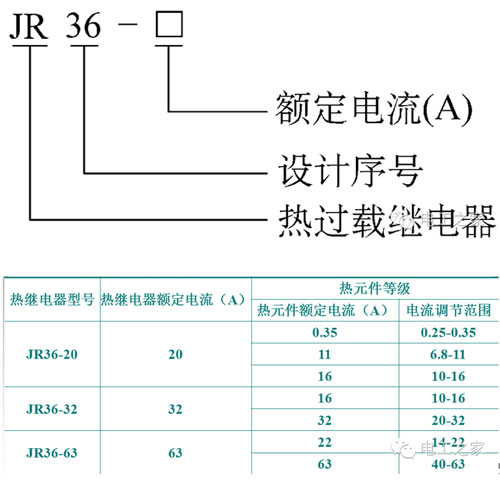

热继电器的选型
热继电器的选用举例
例1－3 某机床电动机的型号为Y132M1－6，定子绕组为△接法，额定功率为4kW，额定电流为9.4A，额定电压为380V，要对该电动机进行过载保护，试选用热继电器的型号、规格。
解：根据电动机的额定电流值9.4A，查表1－44可知，应选择额定电流为20A的热继电器，其整定电流可取电动机的额定电流9.4A，热元件的电流等级选用11A，其调节范围为6.8～11A；由于电动机的定子绕组采用△接法，应选用带断相保护装置的热继电器。因此，应选用型号为JR36－20的热继电器，热元件的额定电流选用11A。
