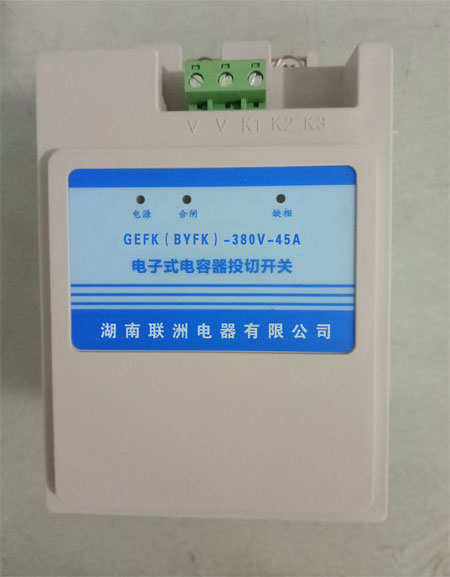

GEFK/BYFK/RDFK系列智能低压复合开关 无涌流电容投切器

一、产品概述

GEFK(同BYFK/RDFK系列产品)系列智能低压复合开关是一种智能化环保型低压电容投切元件,融合了可控硅和交流接触器的优点。工作原理是将可控硅和继电器并接,使复合开关在投切的瞬间具有可按硅过零投切的优点,又有在正常接通期间具有接触器无功耗的优点。弥补了可控硅和交流接触器在低压无功补偿应用方面的不足。

GEFK/BYFK/RDFK系列智能低压复合开关

产品主要优点:

接到外部控制信号后,通过智能判断,自动寻找Z佳投切点,保证过零投切,涌流小,触点不烧结,能耗小;同时具有电压民常保护、缺相保护、元件故障保护、运行指示等功能。

GEFK/BYFK/RDFK系列智能低压复合开关与同类产品相比,其在涌流和安全可靠性方面大大提高。

产品分类

三相共补型:补偿电容器的接线方式为三角形接法(用△表示)

三相分补型:补偿电容器的接线方式为星形接法(用Y表示)

GEFK/BYFK/RDFK系列智能低压复合开关接线图

GEFK/BYFK/RDFK系列智能低压复合开关

二、主要技术特点

1、保护功能

GEFK/BYFK/RDFK复合开关采用微处理器实时监控可控硅、继电器以及输入电源和负载的运行状况,具有完善的保护功能。电压故障缺相保护:系统电压缺相供电时,开关拒绝闭合;接通后若出现缺相则自动断开。电源电压缺相保护:工作电源缺相供电时,开关拒绝闭合;接通后若出现缺相则自动断开。自诊断故障保护:系统自动监控可控硅、继电器的运行状态,若出现故障,则拒绝闭合或自动断开。空载保护:未接负载时开关拒绝闭合。

停电保护:接通后,若遇突然停电,自动断开。

2、功耗小

GEFK/BYFK/RDFK复合开关可控硅和继电器只在投切瞬间耗电,平时不耗电,从而实现节能降耗。

3、工作安全性

GEFK/BYFK/RDFK复合开关的所有控制输入信号与内部电路经安全隔离,同时采用先进的智能控制技术和专利器件,与同类产品相比,在涌流和安全可靠性方面具备极高的性能优势。

三、技术指标

1、工作环境条件

相对温度:-25℃~+55℃; 相对湿度:40是地,20%~90%;

2、额定工作电压、电流

电 压:380V/220V

允许偏差:三相电压同步变化不大于±20%

失直度:小于5%,波形为正弦波

频 率:50Hz±5%

电 流:40A,63A,80A

3、使用寿命:20万次

4、相数:三相,单相

5、额定容量:共补三相额定容量10kvar到30kvar; 分补每相额定容量5kvar到10kvar

6、整机功耗:≤1.5VA

7、接触压降:≤100mV

8、接点耐压:≥1600V AC

9、响应时间:≤300ms

10、每次接通与关断时隔:≥1秒

11、连续两次接通间隔:≥180秒

12、安全保护功能:a.电压故障缺相保护 b.电源电压缺相保护 c.自诊断故障保护 d.空载保护 e.停电保护

13、绝缘等级:在正常大气条件下≥10MΩ

14、启动电压:直流4~32V

15、输入阻抗:≥6.8kΩ

16、导通阻抗:≤0.003Ω

17、涌流:小于额定电流2倍

18、运行指示:工作指示灯:开关闭合后点亮。 故障指示灯:开关故障后点亮。
