ZDGF系列智能复合开关 低压无功补偿电容通断控制

ZDGF复合开关适用于低压无功补偿电容组的通断控制。复合开关的基本工作原理是将可控硅与磁保持继电器并接。使复合开关在接通和断开的瞬间具有可控硅过零投切的优点,而在正常接通期间又具有接触开关无功耗的优点。

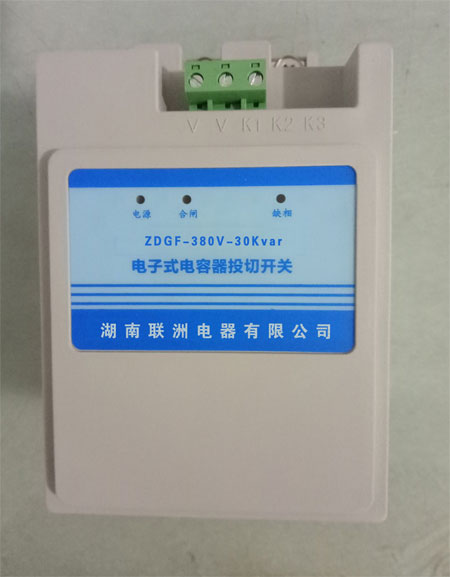

ZDGF复合开关

1、过零投切:ZDGF复合开关的基本工作远离是将可控硅开关与磁保持继电器并接,实现电压过零导通和电流过零断开,使复合开关在接通和断开的瞬间具有可控硅开关无涌流的优点,而在正常接通期间又具有物理开关无功耗的优点。其实现方法是:投入时在电压过零瞬间控制可控硅先导通,电路接通后再将磁保持继电器吸合导通:而切除时是先将磁保持继电器断开,可控硅再判零断开,从而实现电流过零断开电路。

2、ZDGF复合开关采用单片机控制投切并智能监控可控硅、磁保持继电器以及输入电源和负载的运行状况,从而具备完善的保护功能;电压故障缺相保护;系统电压缺相供电时,开关拒绝闭合;电源电压缺相保护;工作电源缺相供电时,开关拒绝闭合;可显示电压、电流、电容器容量、具有故障类型及电容衰减提示。

3、无谐波注入:由于导通瞬间是由可控硅过零触发,延时后由磁保持继电器吸合导通,而继电器工作时不会产生谐波。

4、功耗小:由于ZDGF复合开关采用了磁保持继电器,控制装置只在投切动作瞬间耗电,平时不耗电;且由于磁保持继电器的接触电阻小,因而不发热,这样就不用外加散热片或风扇,减低了成本,避免了可控硅的烧毁现象,同时也对同运行的其它电器不造成危害,真正达到了节能降耗的目的。

5、ZDGF复合开关输入信号与复合开关光点隔离;抗干扰能力强,工作安全可靠。

技术参数

◆ 额定工作电压380V±15%                                 ◆ 额定频率50HZ±5
◆ 控制容量(三相10~30KVar:△型接法)单相≤(10KVarX3)    ◆ 电路功耗≤4W
◆ 每次接通与关断间隔≥1秒                               ◆ 连续两次接通间隔≥60秒
◆ 启动电压DC9~12V                                       ◆ 响应时间≤60ms
◆ 使用寿命20万次
◆ Z大额定电流60A                                       ◆ 接触电压≤50mV
◆ 绝缘等级:在正常大气条件下≥1000V

ZDGF智能复合开关接线图
