630安断路器铜排烧白的原因何在?

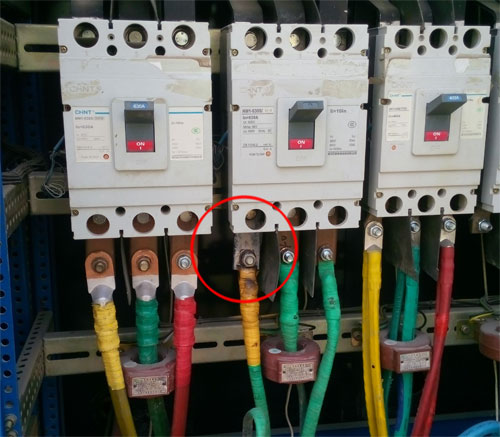

500千伏安箱变中630安断路器下的接线铜排,见图中左数第二个断路器,断路器塑壳上面此相对应区域温度明显高于其余两项对应区域,其余两相也发热,且此相铜排已经烧的变为了白色,没有感应钳形表并没有测各相电流,从现象判断应为偏相导致该相电流过高,但检查此箱变所带设备,均为三相的空压机、提升机、潜水泵等设备,仅有几盏碘钨灯而已,无法判断其偏相具体原因,求各位高手帮助分析!

630安断路器铜排烧白的原因何在?

分析:正常连接的线路温度过高造成烧毁的原因只有一个:线路电阻高于正常范围!

造成线路烧毁是因为线路中有大电流,但如果线路阻值很低或是没有,那Z多线路温度会有所升高,而不至于烧毁。所以电流大本身是没有问题——问题在于是什么让线路温度骤升?很显然是——电阻。

所以结论就是线路连接不可靠,或是线路本身有质量问题,造成阻值高于其他线路。但是如果不是,那就是线径太小了,整个线路下来就是这一截Z小,所以这里会烧。
