DT-KZQ-5000系列开关状态显示器的介绍

DT-KZQ-5000系列开关状态显示器是针对电力开关柜研制开发的一种新型多功能模拟动态指示的装置。产品以一体化布局配套装备于开关柜,简化另外过去开关柜的面板结构设计,美化了面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。该装置安装方便、使用寿命长,并具有三防功能,能够保障电器设备的安全可靠运行。

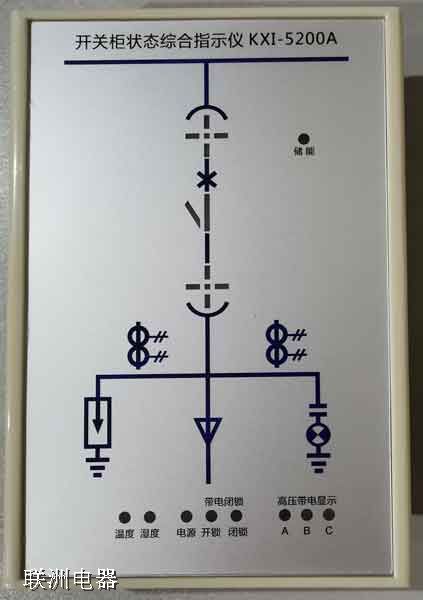

DT-KZQ-5000系列开关状态显示器集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁、温湿度控制功能等多功能于一体,指示功能可分可合,用户选用时只需要提供一次方案图即可。

技术指标

1) 技术特性:环境温度:-10℃~65℃;相对湿度:≤95%RH

2) 介质强度:≥AC2000V;绝缘性能:≥100MΩ

3) 抗电磁干扰性能符合IEC255—22的标准规定

4) 工作电源:DC220V、AC220V

功能描述

1) 手车位置指示:

工作位置触点闭合时,竖向红色垂直模拟条亮;

实验位置触点闭合时,横向绿色水平模拟条亮。

2) 断路器(隔离刀)状态指示:

合闸时,合闸触点闭合,竖向红色模拟条亮;

分闸时,分闸触点闭合,横向绿色模拟条亮。

3) 弹簧储能指示:触点闭合,红色弹簧符号亮,表示已储能;

              触点断开,绿色弹簧符号亮,表示未储能。

4) 接地闸刀位置指示:

触点闭合,红色垂直模拟条亮,表示接地合触;触点断开,绿色水平模拟条亮,表示接地断开。

5) 高压带电指示部分:

母线或间隔高压通过高压传感器将高压信号送至A相B相C相。面板A,B,C指示灯分别指示高压线路三相带电情况。高压任一相带电,输出接点断开(闭锁)。高压三相都不带电,输出接点闭合,闭锁解除。闭锁解除指示灯亮。



6) 温湿度控制部分:

   传感器路数:两路凝露,两路温度(对于DT—KZQ—5000A)



逻辑关系:当湿度≥93%RH即将形成凝露时加热。

          当温度≤5℃时,启动加热;≥15℃时,停止加热。

断线报警:加热器发生断线,相应报警指示灯亮,报警输出接点闭合。







安装方式及接:

1:状态显示器的安装

外形尺寸:196×135×44(mm)

安装方式:面板式安装,

开孔尺寸:180×119(mm)   公差(+0.5mm)
