XFDF-Q手操器的说明书

    智能手操器可接在各种调节器之后作备用仪表，一旦调节器失效，可由本控制器替代进行手动操作，并可取代伺服放大器直接驱动阀门。
    能自动跟随输入值进行控制输出（模拟量控制输出或开关量控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
    可两路同时输入并显示测量信号及反馈信号。
    可随意改变仪表的输入信号类型。采用Z新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
    可分别带有一路模拟量控制输出或一路开关量控制输出（继电器正转、反转控制）及一路模拟量变送输出，适用于各种测量控制场合。
    可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。

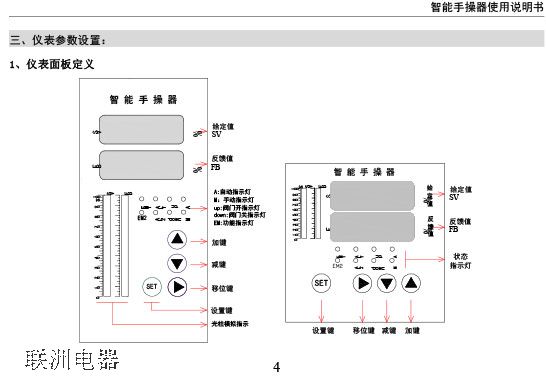

    采用双LED数码（可同时显示测量值+阀位反馈值--或输出量）+双光柱（可同时显示测量值+阀位反馈值--或输出量，光柱显示分辨率达101线）显示，使显示更为直观迅速。
1、WN输入：mV/mA/V/A/Tc/RTD/Ω/Hz等由用户选用，可配各种传感器或数字调节器，可作反馈输入和手动信号输出，有点动/步进/连续操作功能，可作显示、变送、报警等控制,配合数字调节仪实现无扰动信号切换，广泛用于轻工，化工，机械，热处理，制药，冶金等行业的自动化系统
2、输入：0-75mV/4-20mA/0-10V/Tc（ K J E S T R B 等）/RTD（Pt100）/Ω（0-400）/0-10KHz ，其它输入如AC 0-5A 0-600V等订货注明
4、模拟输出：可同时提供两组4-20mA或0-10V输出，可正反向控制，如20-4mA输出，用于
各种变送输出或比例控制
频率输出：可提供0-10KHz（0.05%）或0-100KHz数字频率控制输出
数字输出：可提供2组RELAY控制输出,用于控制阀位或电机的正反转
辅助电源：外供传感器隔离电源，DC 12V/24V/30mA。
5、测量精度:0.3%
6、通信接口：标准RS232或RS485接口, MODBUS RTU协议,可直接与计算机\PLC相连或其它设备相连
7、宽电源供电: 常规: 80--265V AC/DC 订做: 12-30V AC/DC

8、外形尺寸: TK4:48*48*80 TK6: 48*96*80 TK7: 72*72*100 TK8:96*48*80 TK9: 96*96*100等，外壳符合IP65标准
