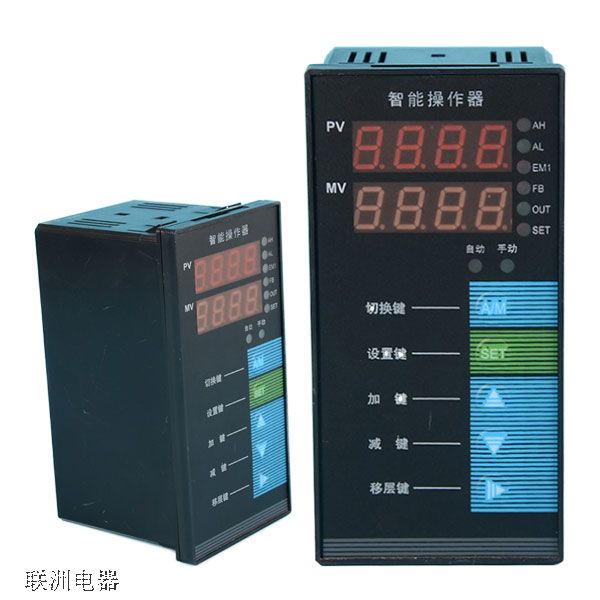

ZW-DFD/Q智能型操作器的说明书

智能操作器是一种手动操作的控制仪表，控制调节阀、司服马达等执行机构的动作。同时,本操作器可以与各类电动调节器、PLC联接，实现控制功能的手动/自动双向无扰动切换,也可以作为计算机控制系统的输出单元，通过通讯接口实现控制输出及手动/自动切换。
智能操作器又称智能手操器，作为调节器的配套产品，主要用于系统的投运或特殊情况下的手动调节以及在主机发生故障或维修时作为后备仪表进行操作。采用片上系统技术，结构单间，性能优越，质量可靠，双数码光柱三重显示，美观醒目，可与国内外各种智能调节器或DCS计算机控制系统配套使用，作为主机故障及维修的后备手操输出单元。
智能操作器用于中小型工艺装置的温度、压力及其他参数的单回路控制。可应用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。
独特优势：
1、输入信号自由选择。过程量、控制量、阀位反馈三重显示。可进行开方及小信号切除。
2、开机自动或开机手动方式选择（开机手动输出值可预置）。
3、两个远程手动功能。（EM1，EM2远程手动功能）
4、DFD的操作台硬手操功能和DFQ的远程手自动切换功能。
5、手自动状输出。
6、可分别设置上限、下限控制输出的限幅范围。
7、具有动作灵敏度设置。
8、阀位反馈的模拟量可以标定零点和满度。
9、可选择模拟输入信号入阀位反馈模拟输出信号的正反作用。（0%~100%与100%~0%相互转换）
10、阀位反馈模拟输出反作用，以实现在操作台硬手操或手自动切换的适时跟踪。
11、具有电机正反转控制的制动功能，阀位反馈故障可继电器输出。
12、阀位反馈跟踪故障闪烁报警指示（跟踪允许误差可设置）。
13、阀位反馈模拟量、控制模拟量双重模拟输出。
14、仪表内置2路41A双向可控硅直接控制执行机构正反转。伺服电机正反转时间0.0~25.0S可调节。（DFD）
15、控制执行机构正反转而15秒内阀位反馈无变化自动切断强电输出（DFD）
16、可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验。
性能指标：
1、输出信号：4-20mA，0-10mA；
2、调节器反馈输入：4-20mA，0-10mA，0-5V，1-5V；
3、阀位反馈输入：0-10mA，4-20mA，0-5V，1-5V ；
4、阀位反馈输出：4-20mA，0-10mA或0-5V，1-5VDC；
5、手动/自动状态输出：断，自动状态；通，手动状态；
6、远程手动输入EM1：为低电平，表示有EM1有效；
7、远程手动输入EM2：低电平接通有效;断开无效；
8、供电电源：220VAC/50Hz或24VDC。
