小电流接地选线装置的工作原理

概述

小电流接地选线装置通常利用零序功率方向原理来工作。在系统正常运行时,三相电压是对称平衡的,三相对地的电容电流相互抵消,使得零序电流接近于零。当系统发生单相接地故障时,会出现零序电压,同时零序电流会在故障线路和非故障线路中流动,但它们的方向和大小不同。通过检测这些差异,装置可以判断出故障线路。

小电流接地选线装置工作原理是利用接地瞬时的暂态信号进行选线,暂态信号具有幅值大、不受消弧补偿影响的优点,选线可靠性很高。

小电流接地选线装置具体工作原理

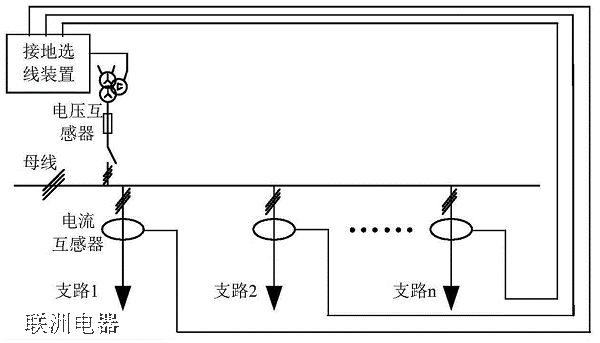

选线装置在启动工作后,当系统发生接地故障时,零序电压会触发本机进入采集状态采集各回路零序电流,取出数据后进行第一阶段运算。如果是金属接地,此时接地1、2、3、4号线的电流将可能约为-15A、+4A、+5A、+6A,故障线(1号线)电流与非故障线电流相反且较大,故可直接判断选线。如果是弧光接地,此时接地1、2、3、4号线的电流方向一致,可能约为+5A、+4A、+5A、+6A,此时四条线路电流分别与第一阶段的-15A、+4A、+5A、+6A分别相减的增量差为20A、0A、0A、0A,故障线(1号线)的增量为20A,是增量Z大的一路线,即可选出故障线。然后把所选出的接地信息在液晶显示屏上显示,并闭合相应的跳闸口,若接地现象消失、排除,本机返回工作状态,跳闸口断开1。

工作流程

    故障检测:当系统发生单相接地故障时,零序电压会触发装置进入工作状态。装置开始采集各回路的零序电流数据。

    数据分析:装置对采集到的数据进行分析。如果是金属接地,故障线路的零序电流与其他线路的零序电流方向相反且绝对值较大,可以直接判断出故障线路。如果是弧光接地,装置会将其转换为金属接地,然后再次采集数据进行分析。

    故障定位:通过比较各线路的零序电流,装置可以确定哪一条线路发生了故障。例如,在一个四线路系统中,如果电流分别为-15A、+4A、+5A、+6A,那么电流为-15A的线路就是故障线路。

    信息显示与报警:装置会将故障信息显示在液晶屏上,并通过通信接口将信息传输到上位机。如果故障被排除,装置会返回正常工作状态。
