星三角启动器 星角启动器 星三角减压起动器

1 适用范围

QJX2 系列“星三角”减压起动器主要用于交流50Hz或60Hz，额定工作电压至380V，在AC-3使用类别， 额定工作电流至95A的电路中，作为电动机的起动之用，起动器设有空气延时头，可自动进行“星三角”转换，以降低电动机起动电流。

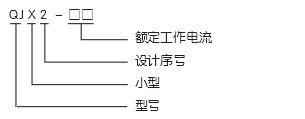

2型号含义

3 正常工作条件和安装条件

3.1 周围空气温度为：-5℃+40℃，24小时内其平均值不超过+35℃。~3.2 海拔高度：不超过2000m。
3.3 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.4 污染等级：3级。
3.5 安装类别：Ⅲ类。
3.6 安装条件：安装面与垂直面倾斜度不大于±5°。
3.7 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

4 主要参数及技术性能

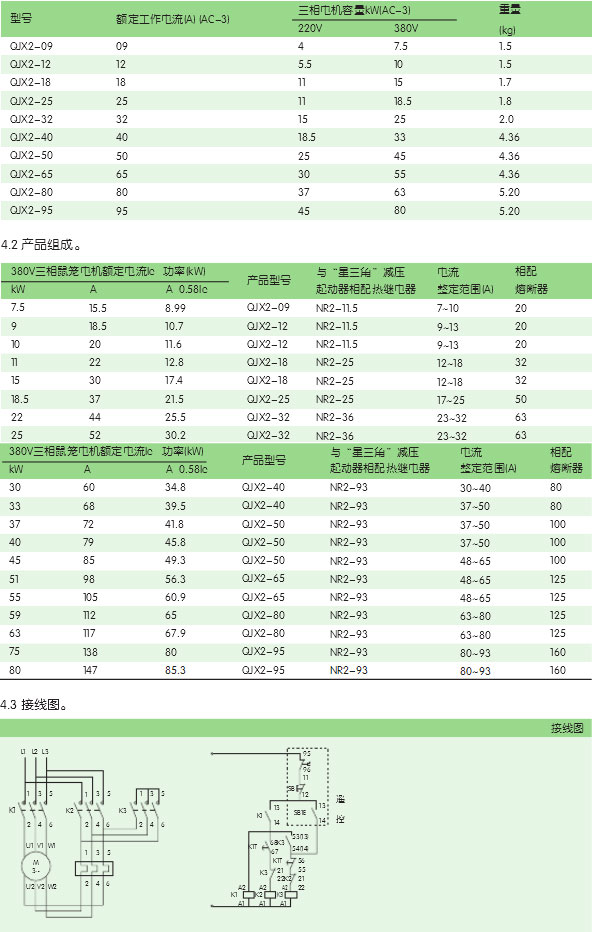

4.1 主要技术参数。

5结构特点

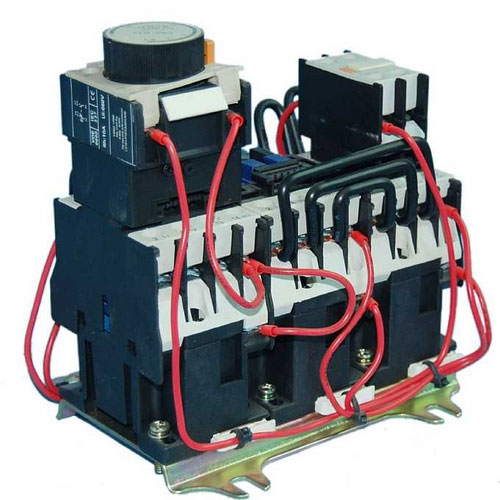

本起动器由三台接触器和空气延时头组成，三台接触器均安装在同一个铁底板上，靠左面的接触器为连接主电路进、出线和热过载继电器的主接触器，另两台为星三角转换接触器，空气延时头挂装在主接触器上。
