电流互感器极性判断和使用方法[图解]
1、电流互感器的极性判断
电流互感器一次绕组的头、尾出线端分别用L1和L2标志(L2有时不标出);二次绕组的头尾出线端分别用K1和K2(或S1,S2)标志。L1和KI(S1)为同极性;L2和K2(S2)为同极性。
电流互感器的正确接线
(1)电流互感器的一次应串联在被测电路中，其标有L1的端子应与电源相接，标有L2的端子应与负载(用电器)相接。

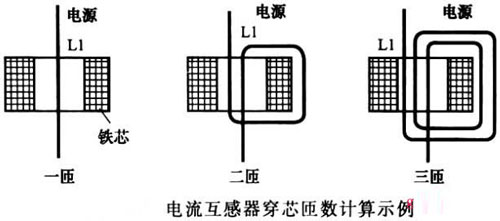

对穿芯式互感器，电源线应由标有L1的一端穿人，穿过后去接负载。电源线穿过互感器中心孔几次，即为几匝，如图一所示。
2、电流互感器使用方法
(2)电流表或功率表的电流回路与电流互感器的二次K1(S1),K2(S2)相接。与功率表的电流回路相接时，其K1(S1)端应接功率表标有“*”的一端(该端被称为“发电机端”)。
(3)标有二次K2(S2)端子和铁芯均应可靠接地。
接线实例如图二所示。
单比数穿芯式电流互感器接线
使用电流互感器时应注意的事项
(1)电流互感器的铁芯和二次绕组K2(S2)端必须可靠接地。以保护试验人员和试验设备免进因绝缘损伤漏电时造成意外伤害。
(2)在通电使用中，电流互感器的二次回路绝对不许开路。因为一次绕组有电流时，若突然将二次回路断开，则将引起互感器的铁芯过度磁化，导致铁芯发热，严重时会将绕组烧毁;同时，二次回路会感应出很高的电动势(可能达到几百伏)，将可能危及操作人员的安全或造成互感器的匝间击穿短路。为此，在实用线路中，通常采取如下措施。
①电流互感器的二次电路中不应安装熔断器。
②用一个开关和电流表并联相接，使用电流表读数时开关打开，在有必要时将开关闭合，对于交流电动机电流测量，设置这一开关还有另一个更大的用途，就是在电动机通电启动时，将该开关闭合，让较大的启动电流的绝大部分从开关上通过，从而避免电流表通过较大的电流而损坏，这就是所谓的“封表”，这种开关也被称为“封表开关”或“封互感器二次开关(简称封二次开关)”。
③对于多比数互感器，在通电试验测量中需更换比数时，应按着先合上预更换的比数开关，再断开原用比数开关的原则进行操作，即为“先合后断”原则。
