小电流接地选线“相不对称”是什么意思?

小电流接地选线装置原理:

小电流接地选线

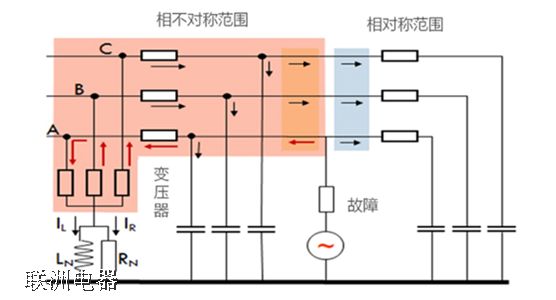

发生接地故障瞬间,线路所有的电容电流都经接地点流向故障线路。

在健全区域和故障区域,三相电流PAM算法可以保证接地故障检测精度和准确性。

当发生接地故障时,故障电流经故障点流向故障线路,故障点后的线路则没有故障电流通过。

而且发生故障瞬间,电网电流发生突变,故障区域三相电流值变化很大,而非故障健全区域的三相电流值变化很小,波形近似。

根据上述三相电流相不对称特征,通过PAM算法可准确的判断和定位故障区域。

这意味着,变电设备一次侧无需安装零序电流互感器和零序电压互感器,仅通过采集线路三相电流即可对馈出线路进行绝缘实时监测预警和故障选线跳闸,减少了电网系统消弧线圈调谐情况对故障检测的影响,检测精度更高、抗干扰能力强。

“相不对称”高精度小电流接地保护装置的安装投运,能有效避免配电网长期带接地点运行诱发电网、设备或人身安全等事故。对于电网公司来说,是为供电系统稳定运行提供了可靠保障,具有良好的经济效益和社会效益。
