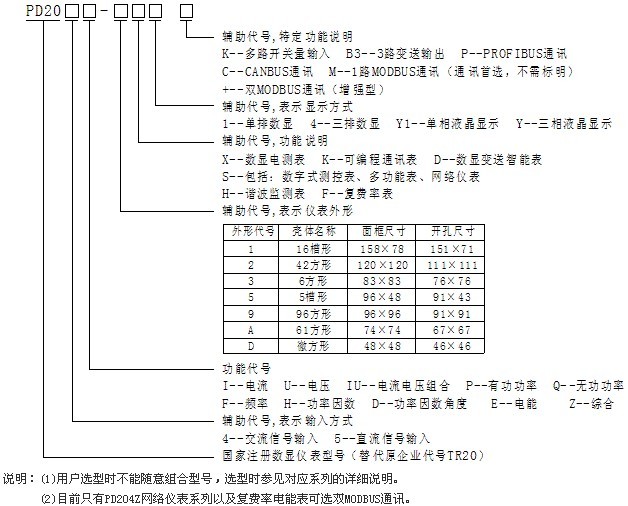

PD204Z系列多功能电力仪表主要型号有:PD204Z-2SY、PD204Z-2S4、PD204Z-2S4K、PD204Z-2S4、PD204Z-9S4、PD204Z-2S7、PD204Z-9S7、PD204Z-9S9等。
PD204系列多功能电力仪表是一种用于电力质量监测的理想设备。该仪表同时对电网中电流,电压,频率,有功功率,无功功率,现在功率,电能,功率因数等进行测量外,还具有对所测试电量可转换成4路或2路脉冲量输出功能。适于变压器,发电机组,电容器组合电动机等的分布式检测,电力电网,自动化控制系统的现场监测显示。
柜子类型 |
规格型号 |
面框尺寸 |
功能说明 |
备注 |
进线柜 |
PD204Z-2SY(液晶显示) |
120×120 (111×111) |
测量电力网络中全部电量参数:三相电流、三相电压、有功功率、无功功率、功率因数、频率和双向有功、无功电能计量。标配RS-485通讯和电能脉冲输出。 |
网络仪表另有: |
PD204Z-2S4 |
||||
PD204E-2S4 |
||||
PD204Z-9SY(液晶显示) |
96×96 (91×91) |
|||
PD204Z-9S4 |
||||
PD204E-9S4 |
||||
PD204Z-9HY(液晶显示) |
电力参数测量、谐波测量、电力质量分析、电能计量、标配RS-485通讯 |
多功能谐波监测表 |
||
出线计量柜 |
PD204E-9S4 |
96×96 (91×91) |
测量电力网络中全部电量参数 |
RS-485通讯; |
PD204E-9S7 |
双向有功、无功电能计量 |
|||
PD204E-9S9B |
测量三相电压、三相电流及有功电能 |
